اندازه گیری سطح مایعات به روش ترمال

درود
حین کار روی سیستمهای خودرو به روش جالبی برای اندازه گیری سطح مایعات برخورد کردم
یک روش بسیار جالب و مبتکرانه و ارزان قیمت برای اندازه گیری سطح و دمای مایعات (در این مورد روغن)
البته روش دقت خیلی بالائی نداره ولی میتونه به صورت تخمینی سطح مایع و همزمان دمای مایع رو اندازه گیری کنه

روش به این صورت هست که یک رشته سیم المنت به شکل U درون مایع قرار میگیره
این المنت دارای یک مقاومت اهمی در دمای صفر درجه مثلا 10 اهم هست
ابتدا برای تخمین دمای مایع باتوجه به اینکه مقاومت رسانا باافزایش دما افزایش پیدا میکنه از روی مقدار اهمی المنت دمای مایع تخمین زده میشه
برای اندازه گیری سطح مایع به دو سر این المنت U شکل جریان ثابتی اعمال میشه تا حدیکه دمای المنت به سطحی بالاتر از دمای اولیه مایع برسه
سپس جریان قطع میشه و اهم المنت شروع به چک کردن میشه..
اینجا روش به این صورت هست که هر چقدر سطح مایعی که المنت U شکل در اون فرو رفته بالاتر باشه و سطح بیشتری از المنت رو پوشانده باشه المنت سریعتر توسط مایع خنک میشه..
پس مدت زمانیکه طول میکشه تا المنت به دمای اولیه برسه متناسب هست با سطح مایعی که در اون فرو رفته
در این اندازه گیری پارامترهای دیگری هم تاثیرگذار هست مثلا دمای هوا که اون هم میتونه المنت رو سریعتر سرد کنه
با کمی کار روی این طرح میشه پارامترها رو برای افزایش بیشتر دقت بهینه سازی کرد
برخی نمونه های این سنسور دمای مایع رو به طور جدا گانه و توسط یک مقاومت حرارتی NTC اندازه میگیرن و با این روش دقت بالاتر میره
در صوریکه دانشجویان یا کاربران عزیز قصد کار روی این طرح به عنوان پروژه را داشتند میتونم در صورت نیازشون در روند پروژه تا جائیکه وقت بهم اجازه بده به اونها راهنمائی بدم

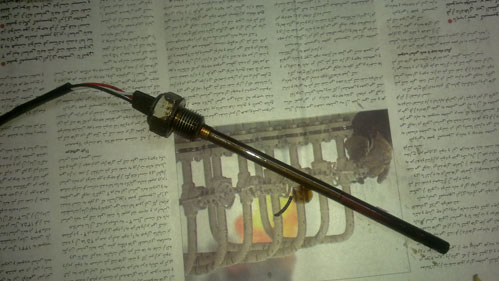

در زیر عکس سنسور استفاده شده در خودرو پژو رو ضمیمه میکنم
