 فیلتر های RC و Active
راجع به فیلتر های RC در خواستهای زیر رو دارم ::::
1- برام مثال بزن (پایین گذر و بالا گذر) (اگر فیلتر های RL یا چیز دیگه ای هم داشتی بگو)
2- بهم فرمول بده (رابطه ی فرکانس خروجی با ضرفیت خازن ومقدار مقاومت)
3- آپامپ های مخصوص آمپلی فایر رو هم معرفی کن

اَ اَ اَ اَ ... اگه همه ی این کارا رو بکنی اونوقته که من ممنونت میشم مخصوصاً اون مورد اول::: ((والسلام))

**  آخرین ویرایش در  دوشنبه 3 بهمن 90 - 3:09 PM

  پنج‌شنبه 1 شهريور 86 , 5:11 PM


مدیر سایت
behzad
تعداد پستها : 905

درود .

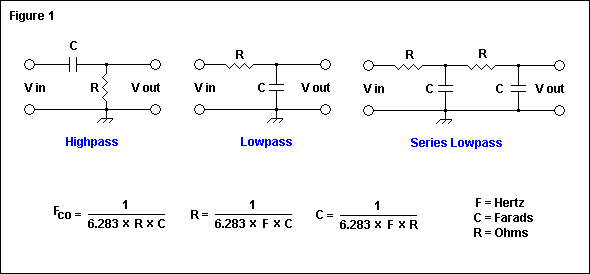

برای محاسبه فیلترهای RC میتونید از این عکس استفاده کنید .

میتونید با استفاده از orcad یا pspice هم کالا این مدارها رو تحلیل کنید (فکر میکنم نرم افزارهایی هم اختصاصا برای تحلیل فیلتر موجود هستند) . البته این نوع فیلتر ها دارای باند باریکی نیستند .برای داشتن کارایی بهتره از فیلترهای اکتیو استفاده کنید میتونید برای طراحی به کتاب طراحی فیلترهای فعال از انتشارات استاد مراجعه کنید (البته توی اینترنت هم بگردید خیلی هست همین عکس بالا هم با چند ثانیه جستجو توی گوگل بدست اومد).

من در مورد سیستمهای صوتی اطلاعات زیادی ندارم ولی طرح و نقشه های این سیستمها خیلی فراوون هست چه با STK چه با ترانزیستور .

_______________________________________________________________________
پروژه های حرفه ای الکترونیک و کامپیوتر در www.khazama.com
مجموعه متن باز نامهای اصیل ایرانی
وبلاگ نوشته های شخصی من

  چهارشنبه 28 دي 90 , 9:53 AM


کاربر
mitiloblo
تعداد پستها : 5
 فیلتر میان گذر
سلام من شماتیک یه فیلتر میان گذر با پهنای باند 100hz و فرکانس مرکزی 70 hz رو میخواستم یعنی میخام فیلترم از پایین 20hz به قبل رو عبور نده و از بالا 120hz به بعد رو عبور نده اگه فرمول محاسبه ی المان ها رو هم برام بذارید ممنونتون میشم.

  چهارشنبه 28 دي 90 , 10:00 AM


کاربر
mitiloblo
تعداد پستها : 5
 در ضمن میخام که این فیلتر حداقل تضعیف رو داشته باشه چون ولتاژ ورودیم 200mv هستش و پیک تو پیکش 400mv است میخام تقریبا همون مقدارو تو خروجی داشته باشم.

  دوشنبه 3 بهمن 90 , 3:06 PM


مدیر سایت
behzad
تعداد پستها : 905
 این لینک ببینید براتون مفید هست ؟
http://www.changpuak.ch/electronics/Simple_Bandpass.php

اینجا میتونید به صورت آنلاین فیلترتون رو محاسبه کنید
البته یک نرم افزار هم توی بخش دانلود برای اینکار هست (که البته کمی پیچیدست)
همچنین میتونید از نرم افزار Filter Wiz Lite هم که محصول http://www.schematica.com هست استفاده کنید که کارکرد ساده تری داره
ولی همون سایت هم که اول دادم باید براتون کافی باشه


**  آخرین ویرایش در  دوشنبه 3 بهمن 90 - 3:07 PM
