سلام
اگر میشه شماتیک چند مدار خیلی ساده و روان و ارزان قیمت تبدیل برق ۲۲۰ ولت شهری رو به ۶ و ۹ و ۱۲ مستقیم به صورت جداگانه و یا یه مداره همه کاره رو بگذارید تا برای ساخت بعضی پروژه های کوچگ نیازی به خرید ترانس نداشته با شیم و بشه اون مدار رو رویه  برد مدار اصلی اضاف کرد.
با تشکر

درود و خوش آمد

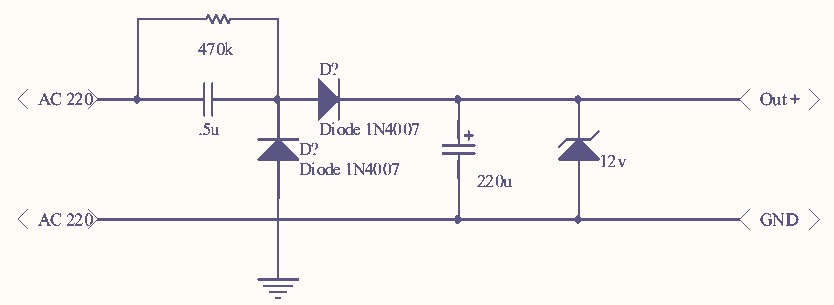

طرح زیر توی محافظ یخچالها معمولا استفاده میشه
این مدل طرحها برای مداراتی که جریان مصرفی کمتر از ۱۰۰ میلی آمپر دارند میتونه استفاده بشه ولی توی مدار فاز هم وجود داره و نمیشه به مدار دست بزنید بنابراین برای مداراتی مناسب هست که کاربر نیازی به دست زدن (مثلا به ولومها) به بورد نداره .

_______________________________________________________________________
پروژه های حرفه ای الکترونیک و کامپیوتر در www.khazama.com
مجموعه متن باز نامهای اصیل ایرانی
وبلاگ نوشته های شخصی من

خواهش میکنم
فقط خازن ۰.۵ میکروی مدار از نوع بدون قطب و ولتاژ ۴۰۰ ولت هست . که میتونه تا ۱ میکرو هم زیاد بشه تا جریان زیادتری بده (انتخاب این خازن بسته به جریان مصرفی مدار داره) .
همچنین این خازن رو بهتره از جنس مرغوب تهیه کنید .

_______________________________________________________________________
پروژه های حرفه ای الکترونیک و کامپیوتر در www.khazama.com
مجموعه متن باز نامهای اصیل ایرانی
وبلاگ نوشته های شخصی من

ممنون از لطف و راهنمائی شما
