مبدل دستگاه کارتخوان ثابت به سیمکارتی
توی این طرح من بوردی رو ساختم که به کارتخوانهای قدیمی متصل میشه و توسط سیمکارتی که روی بورد متصل میشه اونهارو سیمکارتی میکنه و قابل استفاده برای نقاطی میشه که تلفن موجود نباشه.. دستگاه باطری هم داره و کاملا pos رو بیسیم میکنه..
*** نقشه ها و امتیاز این طرح بصورت انحصاری واگذار میشود ***

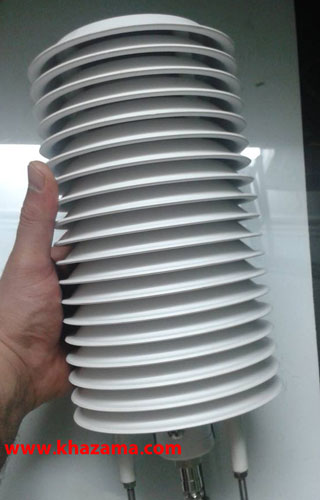

مانیتورینگ اینورتر خورشیدی و ایستگاه هواشناسی Growatt
پروژه به سفارش یکی از کارنجات تولید کننده تجهیزات خورشیدی در ایران انجام شده
سیستم از طریق پروتکلهای ارتباطی Growatt چندین اینورتر خورشیدی و ایستگاه هواشناسی رو جمع آوری و از طریق شبکه محلی یا GPRS به وبسایت و سرور منتقل میکنه
کاربردیکه تاکنون بیشتر از این سیستم شده است در آژانسهای تاکسی تلفنی بوده است به این ترتیب که نرم افزار تاکسی تلفنی با اتصال به این سیستم میتواند برگشت رانندگان از سرویس و مبلغ دریافتی از مسافران را به نرم افزار منتقل نماید و نرم افزار نیز میتواند بسته به نیاز پیام یا صوتی را نمایش دهد..
سیستم شامل چهار بخش میباشد
کارتخوان RFID (عموما کارتها به صورت جاسوئیچی میباشند )
ال سی دی فارسی جهت نمایش متن یا اشکال مختلف و یا ساعت
صفحه کلید جهت گرفتن ارقام و کلیدهای کنترلی
قسمت صوتی جهت پخش صوت
پنل پلی کربنات با کلیدهای مقاوم ممبرن
تمامی این چهار بخش از طریق درایور و کامپوننت USB قابل کنترل هستند و مثلا با نزدیک شدن کارت هر راننده یا کارمند شماره شناسائی منحصر به فردی به نرم افزار منتقل میشود
و نرم افزار میتواند در صورت نیاز متنی را بر روی نمایشگر نمایش دهد یا صوتی را پخش کند یا کلیدهای زده شده توسط کاربر را ثبت نماید
از این سیستم جهت حسابداری اتوماتیک در آزانسها و مراکز خرید و ادارات میتوان بهره برد.
بعد از ساخت تابلو بانک که توضیحاتش رو میتونید اینجا بخونید برای یک حسینیه شروع به ساخت این تابلو کردم که نتیجه رو میتونید توی عکسهای این صفحه ملاحظه کنید ( البته گرفتن عکس با کیفیت مناسب از این تابلو به دلیل نور زیادی که مستقیم به لنز دوربین میتابید کار خیلی سخت و خارج از تخصص من بود) .
مشخصات تابلو :
ابعاد تابلو 64 در 101 سانتی متر
قطر دایره ساعت آنالوگ 43 سانتی متر
ابعاد تابلو روان 17 در 56 سانتی متر
دارای باطری داخلی جهت حفظ تنظیمات ساعت و تاریخ در هنگام قطع برق
امکان نمایش اوقات شرعی به صورت داخلی با استفاده از طول و عرض جغرافیائی محل و مطابق با موسسه ژئوفیزیک دانشگاه تهران
امکان نمایش تاریخ و زمان شمسیمیلادی و قمری
امکان نمایش تمامی مناسبتهای میلادی و قمری و شمسی
دارا بودن ریموت مادون قرمز جهت تنظیم ساده ساعت و تاریخ و پخش فایلهای مختلف با برد 40 متر
دارا بودن تمامی صفحات قرآن جهت پخش به انتخاب کاربر توسط ریموت
دارای دو مموری کارت مجزا جهت فایلهای صوتی اذان و قرآن و دعا و یکی برای تنظیمات و روند کاری سیستم
قابلیت اتصال مموری کارتها به کامپیوتر توسط رم ریدر و انجام تغییرات مورد نظر مانند افزودن اذان دلخواه
قابلیت بروز رسانی فریمور سیستم از روی مموری کارت دستگاه
قابلیت اتصال کیبورد کامپیوتر به سیستم جهت انجام تنظیمات مختلف
امکان نمایش دعای روز یا هفته
امکان نمایش دمای محیط
قابلیت اتصال به کامپیوتر تغییر نوشته ها و روند کاری از طریق پورت سریال
استفاده از مرغوبترین قطعات
قابلیت سفارشی سازی ابعاد و رنگ ال ای دی ها و طرح روی تابلو بر اساس سفارش مشتری
امکان پخش اذان توسط موذنین معروف و به انتخاب استفاده کننده
داشتن مجموعه ای از بیش از یکهزار حدیث که به صورت متناوب نمایش داده میشود
پخش قرآن قبل از اذان و پخش ادعیه بعد از اذان بنا به انتخاب کاربر (انتخاب فایل دعا و قرآن و فعال و غیرفعال بودن آن)
امکان روشن کردن اتوماتیک آمپلی فایر قبل از پخش فایلهای صوتی
برای قسمتی از یه پروژه نیاز بود که شبکه RS485 رو به صورت ستاره ای ببندم
یعنی یک سرور مرکزی به چندین نقطه انشعاب داشته باشه که بر خلاف قوانین RS485 هست..ممکن هم بود تعداد Node یا گره ها خیلی بیشتر از مقدار استاندارد 32 تا باشه
بعد از کمی جستجو توی بازار و نبود یک چنین چیزی توی بازار ایران طرح رو بر اساس برخی رفرنسهائی که تونستم پیدا کنم ساختم.
این دستگاه یه چیزی مثل هاب هست که یه ورودی RS485 یا RS232 رو میگیره و به ده تا خروجی RS485 تبدیلش میکنه...
روی هر باس میشه همون 32 یا 64 تا Node یا گره رو داشت و از دید ورودی اصلی تمامی این گره ها روی یک باس هستند...
دستگاه به طور اتوماتیک جهت ارسال یا دریافت رو تشخیص میده و جهت داده ها رو تعیین میکنه که الان دارن ارسال میشن یا دریافتی از روی گره ها داریم.
نرخ ارسال هم میتونه بین 300 تا 250 کیلوبیت بر ثانیه باشه.
کاربرد دیگه دستگاه به عنوان تکرار کننده یا ریپیتر هست که با تقویت مجدد سطح ولتاژهای RS485 محدودیت طول کابل رو برطرف میکنه.
مشخصات کلی :
دارای یک کانال ورودی RS485 به عنوان Master
دارای یک کانال ورودی RS232 به عنوان Master
ده کانال RS485 به عنوان باسهای انشعاب
تشخیص و تعویض اتوماتیک جهت انتقال داده ها در حین ارسال و دریافت
نرخ ارسال بین 300 bps الی 250 Kbps
توان مصرفی کمتر از 1W
دارای سه LED نمایش وضعیت (ارسال - دریافت - پاور)
بدون استفاده از پردازنده دیجیتال و تماما توسط گیتهای منطقی (صفر شدن احتمال هنگ)
دارای جامپر فعال و غیر فعال کردن مقاومت 120 اهم Termination
فعال و غیر فعال کردن مقاومت Termination و بایاس برای پورت RS485 Master
نمونه پیش تولید سیستم حضور و غیاب دانشجویان دانشگاه
فعلا نمونه اول جهت بررسی و تائید هست و ظاهر و باطنش نیاز به کار داره..
سیستم توی کلاسها نصب میشه و از طریق اثر انگشت یا کارت دانشجوئی RFID یا کد دانشجوئی میزان تاخیر رو به صورت آنلاین در سرور دانشگاه ثبت میکنه..
و حضور غیاب از طریق دفتر آموزش و نه از طریق استاد انجام میشه..
مشخصات کلی :
کارتخوان RFID 13.5MHZ با قابلیت خواندن و نوشتن
سنسور اثر انگشت SM20 - FP20
دارای مموری کارت داخلی برای مواقع قطعی احتمالی سرور
اتمام پروژه توزین و لیبل زنی اتوماتیک بستنی و لبنیات شاد
پروزه شامل یک HMI Delta یک لیبل پرینتر Zebra یک بارکد خوان و یک ترازو محک هست
مجموعه روی میزهای تمام استیل نصب شده و تمامی اطلاعات تولیدی بستنی (تاریخ ساعت وزن و اطلاعات تولید) با صدور فرمان پرینت از روی ترازو محک روی لیبل چاپ و هنگام ورود به انبار توسط بارکد خوان در قالب فایل اکسل گزارش دهی میشود..از نکات کلیدی طرح میشه به استفاده از زبان مخصوص پرینترهای Zebra به نام ZPL و امکان تغییر و بررسی تمامی پارامترهای تولید از طریق HMI اشاره کرد..
تشکر فراوان از مدیریت و کارکنای بستنی و لبنیات شاد بخاطر محیط بسیار تمیز و کارکنان و مدیریت فوق العاده عالی.
توضیح : به دلیل سفارشی بودن طرح ریز امکانات پروژه اینجا توضیح داده نمیشه.
خلاصه بعد از حدود 10 ماه که این طرح رو لابلای پروژه های دیگه انجام میدادم پروژه هفته قبل تمام شد
اگه شروع پروژه رو اولین پست در این مورد توی کلوپ 206 بدونیم و اتمام کار رو هم هفته قبل چیزی حدود 10 ماه کار روی این پروژه طول کشیده که شامل بررسی کارکرد شبکه VAN و تستهای اولیه و انتخاب و خرید السیدی از چین و طراحی بوردها و ساخت و تکمیل برنامه ها بوده
من خودم به هدفی که داشتم رسیدم و از کارم لذت بردم و امیدوارم برای دوستان هم اینچنین باشه
این فیلم از کارکرد نهائی سیستم وقتی روی ماشین خودم نصب هست گرفته شده
و خودم هم روش قسمتهای مختلفش رو توضیح دادم که امیدوارم ببینید و نکاتی که به نظرتون میرسه رو بگین تا روش اعمال کنم
شرکتها وافرادیکه تمایل به سرمایه گذاری روی طرح رو دارن با بنده تماس بگیرند
============= عکسها و نوشته های قدیمی در مورد این پروژه به شرح زیر بودند :
خوب من یه مدتی هست که روی شبکه VAN کار کردم...VAN شبکه داخلی توسعه یافته توسط پژو و سیتروئن هست که برای ارتباط سیستمهای داخلی خودرو مورداستفاده قرار میگره و خیلی شبیه شبکه CAN هست...روش مورد استفاده من سطح پائین ترین نحوه ارتباط بود یعنی بجای استفاده از کنترلرهای خاص شبکه VAN از روی تغییرات بیتها و سر هم کردن اونها شبکه رو اسنیف کردم..همچنین کاریکه تا جائیکه جستجو کردم تا بحال کسی انجام نداده ارسال روی شبکه VAN بدون استفاده از کنترلرهای مخصوص هست...توضیح اینکه شبکه VAN برای جلوگیری از تصادم (Collision) از CSMA/CD استفاده میکنه و برای ارسال روی شبکه علاوه بر تحلیل بیتها باید CSMA/CD رو هم ملاحظه کرد..ضمن اینکه کلا برای هر بیت 8 میکرو ثانیه زمان وجود داره و عملا بایستی در نصف این مقدار پردازشها کامل بشن..یعنی کلا 4 میکرو ثانیه..
به هر صورت سیستم حاظر شده و روی چند مدل پژو 206 با سیستم مالتی پلکس هم تست شد...در حال تبدیل این سیستم به نمایشگر TypeB و سستم دزدگیر تحت شبکه VAN هستم که انشالله به زودی آماده میشن..
ایده ای که میخوام عملی کنم این موارد رو داره اول : چیزی شبیه LCD TYPE B که بتونه میزان مصرف لحظه ای سوخت و وضعیت دربها و تراک صوتی و این چیزها رونشون بده
و علاوه بر اون مثلا تاریخ شمسی یا اخطار در صورت بالا رفتن سرعت
نمایش دمای داخل و خارج کابین از رو سنسورهای خود 206 و نه سنسور دست ساز
میزان ولتاژ شارژ دینام برای باطری..و خلاصه یکسری از این امکانات که به ذهنم رسیده
دوم: در کنارش روی همین بورد یه سیستم دزدگیر هم باشه که چشمی آلتراسونیک بهش وصل بشه
و با ریموت خود ماشین خاموش و روشن بشه
ضمنا چون تمام اینها با شبکه داخلی هست حتی یک رشته سیم هم نیاز نیست کشیده قطع یا با رابط تبدیل بشه
صرفا LCD باز میشه واین بورد با همون کانکتور LCD جایگزین میشه
مورد اصلی توی این سیستم ارتباط با شبکه VAN بود که انجام شد
مشکل دوم هم این بود که با قطع کردن LCD دیگه BSI اطلاعات شامل میزان مصرف و وضعیت دربها رو ارسال نمیکرد که اون هم برطرف شد..
اینهم عکسی از آزمایش عملکرد ارسال ودریافت روی شبکه VAN و نمایش اطلاعات
البته چون سرعت زیر 30 هست میزان مصرف نمایش داده نشده
به سفارش یکی از تولید کنندگان قدیمی مراکز تلفن کشور سیستم کالر آی تحت شبکه LAN ساختم
توی این نسخه این سیستم 16 خط تلفن رو گرفته و کالرآی دی اونها رو از طریق کابل شبکه به سرور منتقل میکنه
همچنین دستگاه از طریق همین کابل شبکه با استاندارد POE تغذیه میشه و بنابراین در محلی که نصب میشه نیازی به ترانس و آداپتور نداره
به این ترتیب محل نصب دستگاه تا سرور میتونه خیلی زیاد باشه و کابل کشی رو خصوصا برای مراکزی که سانترال دارند خیلی ساده تر میکنه (نمونه های USB رو نمیشه کابل طولانی استفاده کرد)
مزیت دیگه این سیستم این هست که چون اطلاعات از طریق استاندارد شبکه ارسال میشن نیازی به درایور و کامپوننت نداره و در تمام سیستم عاملهائیکه پورت شبکه دارند کار میکنه..
** توضیح اینکه هنوز روی ظاهر دستگاه کار نشده
مانیتورینگ و اعلام فالت جریان نشتی عبوری از کابل ارت
یه پروژه خیلی عجله ای بین پروژه های خودم
هدف اصلی نمایش میزان جریان عبوری از سیم ارت بود...سیم ارت نبایستی اهم زیادی میداشت و برای همین نمیشد مقاومت با اون سری کرد و ولتاژ روی مقاومت رو به عنوان نسبتی از جریان ارت اندازه گیری کرد..ضمن اینکه اینکار در صورتیکه اتصالی در مدار ارت ایجاد میشد با عبور جریان چند صد آمپری باعث سوختن هر نوع مقاومتی میشد(افت توان بالای 1000 وات)...خیلی دوست داشتم با وجود اینکه هیچ فرصتی برای تکمیل پروژه نداشتم حداقل این بخش از پروژه روش قابل قبولی داشته باشه...در نهایت این سنسور که عکسش رو میبنید رو ساختم که یک نوع ترانس جریان در مقیاس خیلی کوچک هست و در جریان یکصد آمپری هم هستش اشباع نمیشه...ضمن اینکه دقت خوندن میزان جریان رو تا حد دهم میلی آمپر بالا میبره...
یه نکته هم یکسو سازی این جریان متناوب بود که بایستی ولتاژ در حد میلی ولت خروجی سنسور با دقت بالا یکسو سازی میشد و به سیستم اعمال میشد ...
مشخصات سیستم در نهایت کار :
نمایش جریان نشتی عبوری از سیم ارت بین صفر تا 10 میلی آمپر و تحمل جریان تا 100 آمپر
نمایش دمای هسته ترانس اصلی
مانیتورینگ جریان خروجی ترانس اصلی با استفاده از یک CT 100/5 تا جریان 120 آمپر
مانیتورینگ ولتاژ خروجی ترانس اصلی
قابلیت تعریف حد بالا و پائین برای جریان نشتی ارت و ولتاژ و جریان و دمای ترانس اصلی
ذخیره زمان و مقدار پارامترهای اندازه گیری شده
ارسال پیامک در صورت بالا رفتن یا پائین آمدن هر یک از پارامترها از میزان تعیین شده
قابلیت اتصال چندین بورد از طریق باس RS485
قابلیت اتصال شبکه RS485 به کامپیوتر و نمایش میزان لحظه ای پارامترهای هر بورد روی باس RS485 و مانیتور کردن خطاها و وضعیت فعلی سیستم
شاید چند ماهی هست که این بورد ارسال و دریافت صدا روی شبکه های محلی LAN رو ساختم و چند باری هم بروز رسانیهائی روش انجام دادم ولی به دلایلی توی سایت ننوشتم و عکسی ازش قرار ندادم (البته مدتی قبل توی وبلاگ بهش اشاره کردم)...تا جائیکه جستجو کردم این بورد برای اولین بار در ایران ساخته شده و نمونه های خارجی هم من بجز برندهای معتبر خارجی چیز خاصی که شخصی ساخته شده باشه ندیدم...
این بورد چی هست و چه کاری میکنه و میتونه بعدها به کجا برسه..
این یک بورد نمونه و آزمایشی برای دریافت و ارسال صدا از طریق شبکه LAN هست که به VOIP یا Voice Over Internet Protocol شناخته میشه..کاربردهاش میتونه خیلی وسیع باشه و در یک حالت ساده و معمول اداره یا شرکتی رو در نظر بگیرید که دارای کابل شبکه مشترکی در تمام ساختمان جهت کارهای اداری خودش هست..این ارگان میتونه بدون اینکه سیمکشی تلفن از هر خط تلفن به سانترال داشته باشه روی همون کابل شبکه داخلی ارسال صدا و تلفن داشته باشه و تمام اتاقها از طریق همون شبکه LAN انتقال صدا هم داشته باشند...در واقع اینجا هر کدوم از این بوردها یک IP داخلی داره و مانند یه کامپیوتر کوچک به شبکه متصل میشه..حالا چون سیستم بر روی شبکه LAN قرار داره و هر بورد IP خودش رو داره امکاناتی میشه براش تعریف کرد که در حالت عادی و با تلفنهای معمولی امکانش نخواهد بود...مثلا میشه ارسال همگانی یا broadcast داشت و صدا یا مکالمه ای رو برای تمام شبکه یا بخشی از اون ارسال کرد..میشه صدای انتقالی رو کدگذاری کرد تا امکان شنودش نباشه..میشه صدای ارسالی رو روی سرورهائی ذخیره کرد و به عنوان پیامک صوتی بعدا پخش کرد..میشه سه یا چند نفر کنفرانس گداشت..میشه برخی از کاربران رو برای مدتی قطع یا بلوک کرد ...یا براشون اکانت تعریف کرد و مثلا فقط بهشون اجازه داد مدت زمانی خاصی مکالمه کنند...یا اگر شعبه یا ساختمانهای این ارگانها دارای فاصله باشن به راحتی از طریق یک رابط WLAN تمامی خطوط رو به صورت بی سیم انتقال داد...
امکانات و مشخصات این بورد در حال حاظر :
قابلیت کار با شبکه محلی یا در صورت وجود روتر ارتباط با شبکه خارجی
نمونه برداری تا سطح 40Ks/s
دارای رابط کاربری از طریق مرورگر
قابلیت تغییر مشخصات و تنظیمات از طریق مرورگر
اشغال پهنای باند خیلی کم روی شبکه
قابلیت رمز کردن اطلاعات
با کمی کار روی طرح میشه اونرو با سرورهای اوپن سورس استانداردی که جهت مدیریت VOIP هستند سازگار کرد و امکانات اونهارو به کار گرفت..در واقع این بورد فعلا بخش لایه اصلی سخت افزاری مورد نیار برای نمونه گیری و ارسال و ایجاد همزمانی مورد نیاز برای داشتن صدای با کیفیت مناسب رو انجام میده
شرکتها و افرادی که قصد سرمایه گذاری یا ادامه کار روی این طرح رو دارند (مثلا جهت همکاری و یا خرید سورسها و مستندات فنی طرح) دعوت میکنم که با شماره تلفنهای موجود در سایت یا ایمیل تماس بگیرند..
بعد از چند سالی که از فروهر گذشت به درخواست یکی از شرکتهای بیمه اقدام به بروزرسانی برنامه کردم و در حین این کار امکاناتی رو هم بهش اضافه کردم که در زیر لیست امکانات جدید رو مشاهده میفرمائید..
امکان Import اطلاعات از فایل اکسل
امکان ارسال پیامک تبریک تولد
امکان ارسال پیامک دلخواه در هنگام رجکت کردن تماسهای ورودی
امکان ثبت شماره و تاریخ چک و پیام رسانی قبل از موعد چک
امکان ثبت مشخصات بیمه و اقساط بیمه های مختلف و پیام رسانی قبل از موعد آن (اختصاصی برای شرکتهای بیمه)
امکان برقراری تماس صوتی (شماره گیری) و مکالمه دو طرفه
امکان پاسخگوئی به تماسهای دریافتی یا رجکت کردن آن
برای لیست کامل امکانات و دریافت نسخه نمایشی میتونید به لینک اصلی برنامه در اینجا مراجعه بفرمائید.
بعد از نسخه ای که دو سال قبل ساختم طی ماههای گذشته دو نمونه دیگه رو دوباره طراحی و ساختم. نمونه حاظر نمونه سومی هست که آماده شده
امکانات و توضیحات تکمیلی به زودی..
مدتی قبل توی وبلاگ مطالبی راجع به نایاب و گران شدن برخی تراشه های مربوط به دیکودر کالر آی دی های FSK و DTMF نوشتم (اینجا) .
هدف از این پروزه ساختن یک تراشه ارزان قیمت و با کیفیت برای اشکار سازی کالر آی دی بوده که بعد به اون امکانات دیگه ای هم مانند تشخیص مشغولی خط یا شماره گیری به روش تن و تشخیص زنگ و مانند اینها هم اضافه شد . تراشه مورد استفاده از میکروکنترارهای 8 بیتی معمول بازار انتخاب شد تا همیشه در دسترس باشه و گران و نایاب شدن اونها بعید یا در صورتی که این اتفاق افتاد جایگزین کردن اون با میکروهای معمول دیگه به سرعت و سادگی صورت بگیره .
این تراشه جزو مواردی هست که برای اولین بار توسط بنده با این مشخصات ساخته شده . تراشه با استفاده از الگوریتمهای DSP و ریاضیات ممیز ثابت میتونه با سرعت مناسب و به طور همزمان و بدون تراشه خارجی دیگه ای کالر آی دی یا هر گونه مدولاسیون FSK و DTMF رو آشکار کنه و از طریق خروجی I2C اونرو در دسترس قرار بده . خروجی I2C این مزیت رو داره که به سادگی چند تراشه مشابه میتونن با هم موازی بشن و به تفکیک خونده بشن . با ساخت این تراشه علاوه بر کاهش قیمت و کوچک شدن طرح (به دلیل یکی شدن تمام واحدهای مورد نیاز در یک تراشه) تمامی تنظیمات و تغییرات مورد نیاز بعدی هم میتونه به راحتی اضافه بشه . مثلا فیلترهائی برای تشخیص صدای مشغولی یا RING BACK یا تغییر آستانه تحریک کدهای DTMF که در تراشه های معمول یا ثابت هستند یا از طریق شبکه های RC ایجاد میشن .
فیلترهای دیجیتال ایجاد شده در این طرح دارای پهنای باند حدود 30 هرتز هستند که جدا از استفاده برای تشخیص سیگنالهای FSK و DTMF میتونه بسیاری کاربردهای دیگه هم پیدا کنه (از ریموتها گرفته تا مثلا تشخیص گفتارهای ساده) .
اما تراشه ساخته شده جایگزین مناسبی برای تراشه های قدیمی و نایاب مورد استفاده در کالر آی دی ها هست که قدرت سفارشی شدن بالائی رو ایجاد کرده و جدیدا بر روی بوردهای کالر آی دی CYRUS1.0 در حال استفاده هست .
این تراشه در روزهای آینده به طور جدا گانه برای استفاده دیگر همکاران تولید کننده بوردهای مخابراتی و کالر آی دی و دانشجویان و علاقمندان به بازارهای کشور ارائه خواهد شد .
خیلی وقت بود که نیاز به تغییر و به روز کردن برخی از محصولات به نظرم لازم میومد محصولاتی که در زمان طراحی و ساختش که به چند سال قبل برمیگرده لزومی بر داشتن برخی مشخصات درش حس نشده بود و برای نیازهای امروز بایستی تغییر میکرد و اصلاحات و تغییراتی درش ایجاد میشد , همیشه هر وقت که قصد این تغییرات رو داشتم کار جدیدی باعث میشد که اعمال این تغییرات به عقب بیفته یا فقط تغییرات ضروری درشون اعمال بشه اما بالاخره تصمیم گرفتم این اصلاحات رو روی دو تا از محصولات ایجاد کنم .
محصولات USB CallerID و IR1.0 GSM Modem دو تا از قدیمی ترین محصولات مورد تغییرات اساسی قرار گرفتن چه به لحاظ شکل ظاهری و چه از نظر نحوه طراحی . حتی جهت نرم افزارهای طراحی هم آخرین نسخه ها رو انتخاب کردم تا در روند ساخت بشه از امکانات اونها استفاده بیشتری برد . این تغییرات برخیش قابلیتهایی رو به دستگاه اضافه کرده و برخی دیگه هم اصلاحاتی درش ایجاد کرده و یا روند تولید رو تغییر و بهبود داده .
امکانات جدید IR1.0 GSM Modem
داشتن خروجی و ورودی صدا جهت اتصال هدست و پاسخ دادن به تماسها.
AT Commandو پشتیبانی از MMSو GPRS .
برشکاری لیزری و قابلیت درج آرم خریدار در صورت خرید تعداد بالای 10 عدد.
کاهش قیمت دستگاه با وجود بهبود کیفیت و کارائی سیستم از 85 هزار تومان به 70 هزار تومان .
این طرح رو با الگو برداری از چند مدل از تابلوهای بانکی که در بانکها دیدم و تکمیل و تغییرات روی اونها انجام دادم . البته منظورم از الگوبرداری اصلا بحث نقشه و سیستم فنی نیست بلکه منظورم چیزهایی مثل اندازه تعداد LEDها نحوه چینش و طرز کار با تابلو و این موارد هست. همچنین سعی کردم امکاناتش رو با مواردی که از قبل داشتم تکمیلتر کنم و اونهارو به صورت ماژولهایی قابل اتصال بر حسب سفارش کاربر کنم. مثلا اتصال کیبورد برای تغییرات روزانه یا اتصال به شبکه داخلی بانک از طریق ماژول شبکه که قبلا ساخته بودم برای تغییرات سریعتر و کلی تر . یکی دیگه از مواردی که سعی کردم حداکثر دقت رو روش انجام بدم ظاهر کار هست که شیک و مشتری پسند باشه که نتیجه کار رو در عکس میبینید .
کاربر سیستم میتونه با اتصال تابلو به شبکه LANداخلی بانک یا از طریق پورت RS232با کیبورد کامپیوتر که به سیستم متصل میشه تنظیمات و متنها رو تغییر بده . فونت متنها هر فونتی که کاربر انتخاب کنه خواهد بود . البته به همراه نرم افزار سیستم چندین مدل فونت که کیفیت مناسبی داشتند هم ارائه میشه . خود سیستم هم دارای چند فونت پیش فرض هست که در هنگام اتصال کیبورد به سیستم استفاده میشه و کاربر در این حالت فقط متن رو تایپ میکنه این حالت برای متنهای متغییر روزانه میتونه استفاده بیشتری داشته باشه مثلا تبریک و تسلیت مناسبتها یا خبرهای مهم بانکی که ممکن هست هر روز تغییر کنه. در حالت کلی سیستم ماژولی هست و بسته به سفارش میتونه دارای پورت LANو RS232یا بدون اونها و فقط به همراه کیبورد ارائه بشه که در قیمت کلی سیستم تاثیر گذار خواهد بود (البته نه زیاد) .
مشخصات کلی سیستم :
بلوک نمایشگر متن اصلی به ابعاد 12 در 40 ردیف
نمایشگر ساعت توسط 6 عدد سگمنت 5 در 7 سانتی
نمایشگر روز و دما به ابعاد 8 در 40 ردیف
نمایشگر تاریخ شمسی توسط 8 عدد سگمت 5 در 7 سانتی
صفحه اصلی از جنس فلکسی گلاس مرغوب دو رو چاپ
بوردهای سیستم تماما فایبر گلاس و کاملا مقاوم هستند
سیستم تغدیه این سیستم سوئیچینگ هست که به عنوان یک پروژه در اینجا موجود هست
قابلیت اتصال به شبکه LANیا کنترل از طریق پورت سریال RS232
قابلیت اتصال کیبورد کامپیوتر به سیستم براس تغییر متنها به همراه چند مدل فونت داخلی
نور و درخشش کامل LEDها
نرم افزار کاملی برای تغییر متنها با هر مدل فونت موجود روی سیستم عامل ویندوز کاربر به همراه مجموعه ای از چندین فونت مناسب
توضیحات تکمیلی در مورد این پروژه در این صفحه هست .
برای فروش این سیستم در حال جذب نماینگی فعال از سراسر کشور هستم . در صورت تمایل برای شرایط با من تلفنی تماس بگیرید.
درود . بالاخره بعد از مدتی که شروع به کار روی این پروژه کردمطرح کامل شد . خیلی وقته که روی این طرح کار میکردم ولی کارهای جانبی دیگه مثل ساختGSM و CallerID و چند طرح دیگه نمیگذاشت که این طرح که برام خیلی جالب بود سریع پیش بره . به هر صورت توی هفته گذشته اکثر وقتم رو گرفت ولی بالاخره کامل شد .
اما در مورد پروژه : مدتی قبل یکی از دوستان که ISP دارن پیشنهاد ساخت یک سیستم محافظ سرور دادند هدف این بود که دستگاهی ساخته بشه که کند شدن یا هنگ کردن سرور رو تشخیص بده و سرور یا مودم رو ریستارت کنه . طرز کار هم به این صورت تعیین شد که دستگاه باید سرور رو هر چند ثانیه Pingکنه و در صورت بالا رفتن زماندریافت پاسخ سرور رو ریستارت کنه . این طرح باعث شد که به فکر طرح یک سیستم کامل برای ارتباط دادن میکروکنترلر با پروتکلهای مختلف شبکه بیفتم با اینکار علاوه بر این طرح کاربردهای بسیار دیگه ای هم میشد با این سیستم انجام داد . توی شروع کار چند نمونه خارجی از Firmware های مربوط به ارتباط میکرو با شبکه رو دیدم زیادی پیچیده بودن اصلا باهاشون راحت نبودم حجم زیاد کدها سر در آوردن ازشون رو مشکل میکرد . ادامه مطلب ..
درود . CYRUS1.0 یک سیستم جمع آوری Caller IDاز چند خط هست که تمام اطلاعات بدست آمده رو از طریق پورت USB به کامپیوتر ارسال میکنه سپس توسط Driverو OCXکه براش نوشتم به راحتی دریافت CallerIDجدید رو تشخیص میده و توسط یک Eventشماره تماس گیرنده و ساعت و تاریخ تماس رو برای نرم افزار ارسال میکنه و برنامه نویس بسته به هدف پروژه خودش میتونه این اطلاعات رو در پردازشهای بعدی استفاده کنه . موارد استفاده این سیستم میتونه توی نرم افزارهای هتلها بیمارستانها مراکز دولتی و خصوصی و آژانسها و کلا تمامی مراکزی که نیاز به ذخیره و بایگانی اطلاعات مراجعین تلفنی دارند باشه .
مشخصات فنی :
عدم نیاز به آشنایی برنامه نویسان با ریزه کاریهای پورت USB ( تمام کارها توسط OCXانجام میشود ).
پشتیبانی از هر دو سیستم FSKو DTMF به طور اتوماتیک .
قابلیت گسترش تعداد کانالها از 1 تا بیش از 120 کانال بسیار راحت است و تنها برای تمامی کانالها پنج سیم مورد استفاده میباشد ( 120 کانال یک باس 5 سیمه ).
عدم نیاز به تغذیه جدا گانه . سیستم از طریق پورت USBتغذیه میشود .
عدم تداخل کانالها در صورت همزمان شدن تماسهای ورودی .
فیلترینگ ورودیها برای حذف نویزهای کامپیوتر و ... .
قیمت مناسب و کارایی مطمین هم میتونه جزو مشخصات سیستم باشه !
قابليت افزایش کانالها بسیار ساده است و حتی نیاز به تغییر نرم افزار پردازنده های سیستم ندارد ! تنها چند ماژول جدید بایستی نصب شود !
به دلیل استفاده از روشی خاص برای ایزولاسیون خط و تقویت سیگنال درصد خطای سیستم صفر شده است که با توجه به قیمت پایین سیستم بسیار مورد توجه است .
برای اطلاعات بیشتر و دریافت سورس مثال , عکسها ولیست قیمت به اینجا مراجعه کنید .
درود . مثال و توضيحات تكميلي براي نحوه استفاده از نمونه سخت افزاري با PLC (مثلا كنترل تابلوهاي برق) و ميكرو ها اينجاست. اطلاعيه جديد : ارسال IR1.0 GSM Modem به روز شد و از اين به بعد بلافاصله براي خريداران ارسال ميشه چندين قابليت جديد هم به اون اضافه شده . نكته بعدي اينه كه يكي از خريداران قبلي نياز به نصب اين سيستم روي سرور ISP خودشون داشتن كه من برا ايشون يه نمونه كد برا بخش سرور و برا بخش سايت ( رابط كاربران ISP ) حاضر كردم كه ميتونيد كد و نمونه كار رو در اين آدرسها ببينيد . اين هم ميتونه يه نمونه مثال كاربردي ديگه و بسيار مفيد براي ISP ها باشه . نمونه صفحه رابط كاربري رو اينجا ببينيد ( فقط نمايشي ) دريافت كد صفحه ASPX و كد سرويس دهنده مورد نظر ( كه رابط بين صفحه ASPX و دستگاه IR1.0 هست ) از اينجا .
اما این بار یه خبر داغ دارم براتون .البته بیشتر خبر به کار برنامه نویسها و شرکتهای برنامه نویسی میخوره البته برای کارهای کنترل صنعتی هم بسیار مفیده . شاید خیلیهاتون به قضیه ارسال SMS یا اینکه تو بعضی مسابقات از SMS استفاده میشه و یا خیلی کارهای تبلیغاتی و یا کنترل از راه دور وسایل با استفاده از SMS فکر کرده باشین . آخرین چیزی که من ساختم در همین رابطست . IR1.0 GSM Modem یه سیستم سخت افزاری نرم افزاری برای کنترل کامل بر روی ارسال و دریافت SMS هستش که با استفاده از اون شما میتونین به برنامه های خودتون امکان استفاده از سرویس SMS رو اضافه کنید . این سخت افزار با OCX که براش نوشتم به راحتی و فقط با چند خط کد نویسی برنامه شمارو به سرویس SMS مجهز میکنه. برخی امکانات سیستم به این شرح هستش:
چسباندن SMS های بلندتر از حد یک SMS در گیرنده (Concatenate SMS)
آنتن دهی عالی
تشخیص خودکار کاراکترهای فارسی و سویچ به حالت یونیکد برای فارسی دیده شدن در هر جایی
ارسال SMS به بیش از یک نفر در یک زمان
تشخيص Deliver شدن SMS
تشخيص تاريخ و زمان دريافت و ارسال SMS
امكان ارسال SMS به صورت FlashSMS ( مناسب براي كارهاي تبليغاتي )
تشخيص تماسهاي ورودي با سيستم و تشخيص كالر آي دي تماس گيرنده
امكان Reject كردن اتوماتيك تماسهاي ورودي
تشخيص Reject شدن از طرف تماس گيرنده يا دستگاه IR1.0 به طور مجزا
سازگاری کامل با تمامی زبانهای ویژوال معمول ( Delphi و VB و VC , .. )
پیاده سازی سریع و ساده نرم افزار
امکان بافر کردن بیش از 20000 SMS
امکان دریافت و ارسال SMSبه زبان فارسی و انگلیسی به طور هوشمند
امكان ريستارت كردن سخت افزار از طريق برنامه براي شرايط خاص
قابليت استفاده از برق و باطري براي نقاطي كه داراي شبكه برق نيستند
يكسال گارانتي تعويض سيستم به همراه آپديت رايگان OCX
پشتيباني تلفني برنامه نويسان براي راه اندازي سيستم
قابلیت اتصال به انواع پروسسورها ار قبیل AVR و 80C51 بدون نیاز به کامپیوتر
تشخيص ارسال صحيح SMS
قابليت تلفن زدن (شماره گيري) و يا ارسال تنهاي DTMF مورد نياز براي سيستمهاي سخت افزاري
اما با این سیستم امکان ارسال و دریافت SMS رو خواهید داشت . برای مشاهده عملکرد سیستم میتونین مثالی از طریقه استفاده از OCX رو داونلود کنین و ببینین . همراه این پکیج عکسهایی از سخت افزار سیستم نیز ارایه شده. لازم به ذكره كه اين سيستم با اين مشخصات براي اولين بار در كشور ساخته شده و براي پيامهاي فارسي بهينه سازي شده .
اما بسياري از دوستان تو اين چند روز با من تماس گرفتن و جوياي شرايط و قيمت سيستم شدن . قيمت پكيج كامل سيستم كه قابليت اتصال به ميكروكنترلر و كامپيوتر رو داره 100 هزار تومان هستش ولي با توجه به اينكه در بسياري موارد دوستان نيازي به اتصال به ميكرو ندارن و فقط بخش ارتباط با كامپيوتر براشون كافيه من پكي هم ساختم كه داراي بخش ميكرو كنترلر نيست ( كه 99٪ افراد هم استفاده نميكنن ) و قيمت به ۷0 هزار تومان كاهش پيدا ميكنه كه از نظر قيمت به مراتب از انواع خارجي ارزونتره . داونلود مثال و توضيحات تكميلي
Designer And Programmer
: Behzad khazama
Coded With ASP.NET تمامي حقوق مادي و معنوي
مطالب متعلق به اين سايت ميباشد .
هر گونه استفاده از مطالب اين سايت تنها با ذکر منبع
بلامانع ميباشد
. www.khazama.com
Tel : 051-44641597 - 09363677001 - 09155714862 Support SMS Center: 09363677100
